教你如何安裝外夾式超聲波流量計

外夾式超聲波流量計因其操作簡單安裝方便受到客戶的普遍歡迎。在使用中經常有些朋友對它的安裝不是很了解。下面就跟隨圣世援的技術小編一起了解一下吧。

一、 外夾式超聲波流量計的好處

該流量計的安裝非常方便，不會對管道造成任何破壞，也不需要斷流，可以很輕松的實現安裝。無可動部件，和傳統的流量計相比，可靠性高。圣世援出廠的流量計配件配備齊全，現場直接可以安裝，日常的維護量也不大，測量數據準確。隨著現代數字技術的飛速發展，外夾式超聲波流量計的測量也越來越精準越來越穩定。

二、外夾式超聲波流量計的安裝

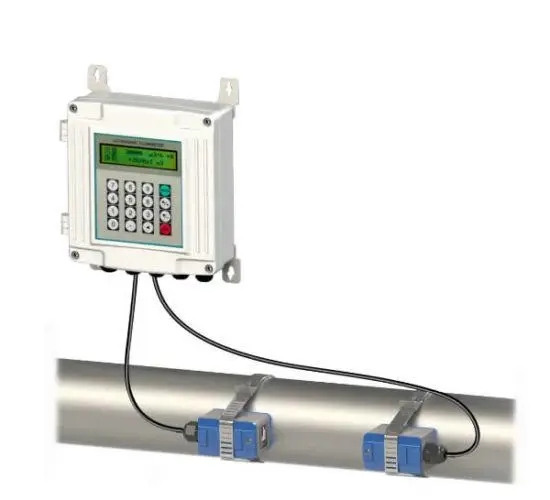

外夾式傳感器的安裝點有兩個，分為上游傳感器和下游傳感器。在處理這兩個安裝點時，一個安裝點的處理面積和傳感器大小差不多即可，另一個安裝點的處理面積應該是傳感器面積大小的2倍左右（以安裝點為中心），以便于調試信號。首先將管外欲安裝傳感器的區域清理干凈，除掉銹跡和油漆。如有防銹層也應去掉，最好用打磨機打磨出金屬光澤，再用干凈抹布擦去油污和灰塵。

安裝步驟：

1、安裝前先用配套的卷尺量出被測管道周長，然后計算出管直徑。

2、打開主機輸入按鍵M11進入設參窗口，將計算的直徑輸入主機，按向下箭頭翻頁輸入壁厚，繼續翻頁直至M24窗口，輸入相應窗口的參數及選項。至此參數設置就完成了。

3、進入M25窗口查看傳感器安裝距離，按著此距離安裝傳感器。

4、安裝傳感器之前先將管道打磨干凈，在傳感器發射面上涂滿耦合劑后放置在管道上，連接好信號線。

5、調試主機前先確定管道內液體滿管，進入M91窗口查看傳輸時間比，在100%±3%范圍內即為正常，否則檢查輸入?yún)?shù)或者傳感器安裝距離。進入M90窗口查看信號強度和信號質量Q值，上下游信號強度在60以上，Q值在75以上，儀器就能正常工作。
