便攜式超聲波流量計：工作原理與測量技術詳解

便攜式超聲波流量計是一種利用超聲波技術測量流體流量的設備，具有非接觸、高精度和便攜性等特點。下面我將從工作原理、測量方法和便攜式設計特點三個方面進行詳細說明。

一、核心工作原理

便攜式超聲波流量計主要基于兩種測量原理：

1、時差法(Transit-Time Method)?

這是最常用的測量方式，適用于潔凈液體如水、油類等。
·原理：安裝在管道上下游方向的兩個超聲波傳感器輪流發射和接收超聲波信號。當液體流動時，順流方向的聲波傳播速度會加快，逆流方向的傳播速度則減慢。
通過比較順流與逆流之間的"到達時間差"來計算流速，計算公式為：Δt = (t_up - t_down)/2 ∝ v，其中Δt為時間差，v為液體流速。
·優點：精度高(可達±1%)，安裝簡單，可非接觸夾裝?。

2、多普勒法(Doppler Method)?

適用于含有氣泡或固體顆粒的流體如污水、漿液等。
·原理：超聲波信號在傳入液體時，會遇到懸浮顆粒或氣泡，這些反射物將超聲波反射回接收器。如果介質流動，反射波會發生頻率偏移(多普勒效應)。
通過測量反射波的頻率變化，可推算出流體流速。
·優點：可測含固液體，測量不受管材限制，對介質清潔度要求低?。

二、便攜式設計特點

便攜式超聲波流量計在傳統超聲波流量計基礎上進行了優化設計，具有以下顯著特點：

1、微功耗設計?

采用低功耗電路設計，延長電池使用壽命，特別適合野外或無法接入電源的場合使用。
這種設計減少了因過熱或電源問題導致的故障風險?。

2、全數字信號處理技術?

對接收到的超聲波信號進行高精度、低噪聲處理，提高測量精度。
可實現多種信號處理算法如濾波、相關計算等，自動校準和補償環境因素(如溫度、壓力)引起的測量誤差?。

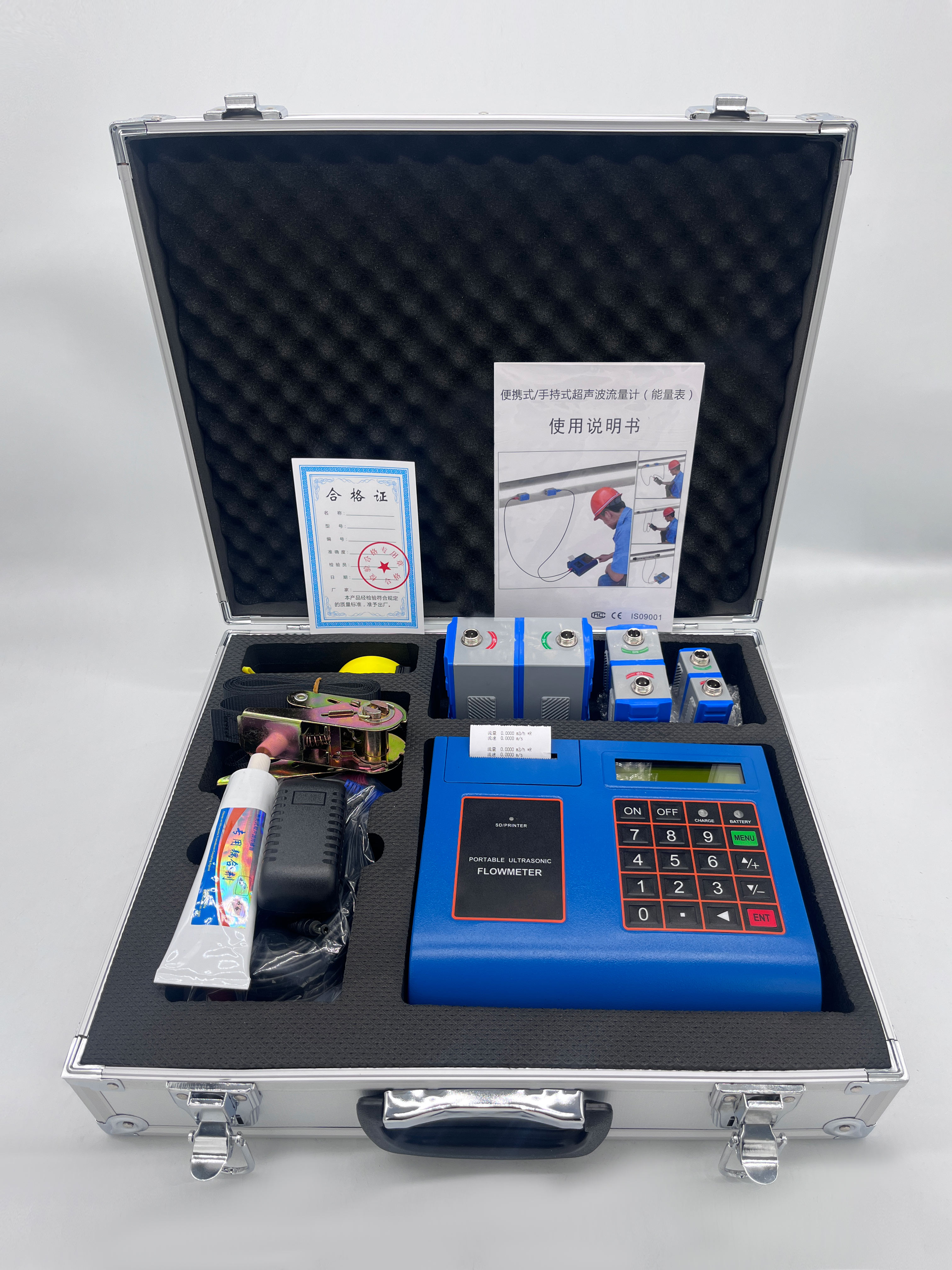

3、小巧輕便?

手持終端設計，重量輕，便于攜帶。
通常配備圖形顯示界面，可實時顯示流速、流量、水位、水溫等數據?。

4、適應性強?

探頭防護等級可達IP68，可在惡劣環境和污水水質下長期工作。
外殼采用PC工程塑料，配套手提箱，方便隨測隨走?。

三、便攜式設計對工作原理的影響

便攜式設計在保持超聲波流量計基本工作原理的同時，也帶來了一些獨特的影響：

1、非接觸式測量?

便攜式設備多采用外夾式安裝，無需破壞管道，安裝簡單快捷。
這種設計既保持了測量精度，又提高了使用的便利性。

2、測量頻率調整?

為節省電力，便攜式設備可能會調整測量頻率，這可能會影響響應時間。
但現代設備通過優化算法，在保證精度的同時實現了快速響應?。

3、多功能集成?

便攜式設備通常集成壓力水位傳感器，可直接測量水深、水溫等參數。
這種集成設計使得測量更加全面，特別適合復雜環境下的流量監測?。

便攜式超聲波流量計通過上述設計，在保持高精度測量的同時，大大提高了使用的靈活性和便利性，使其成為現場流量測量的理想選擇。
