多聲道大口徑管段超聲波流量計的技術難度分析

多聲道大口徑管段超聲波流量計是一種高精度的工業測量設備，其設計和應用面臨多項技術挑戰。以下從多個角度分析其技術難點：

一、多聲道超聲波流量計的技術特點與挑戰
?
1、測量原理復雜性?：
·多聲道超聲波流量計采用時差法或多普勒法測量流速，需要精確計算超聲波在順流和逆流中的傳播時間差
·多聲道設計意味著需要同時處理多個聲道的信號，計算量顯著增加
·需要復雜的信號處理算法來消除噪聲干擾，提高測量精度?

?2、聲路設計難度?：
·多聲道系統需要精確設計聲波路徑，確保各聲道能有效覆蓋管道橫截面
·聲道數量和布局需要根據管道直徑和流體特性優化，設計難度大
·需要解決聲道間的相互干擾問題?

二、大口徑管段帶來的特殊技術要求
?
1、安裝與管道適應性?：

·大口徑管道(DN6000+)需要更長的直管段(上游≥10D，下游≥5D)來保證流態穩定
·對管道材質和安裝方式有特殊要求，如需要密質材料(鋼、不銹鋼等)
·安裝時需要確保傳感器與管道壁緊密接觸，大口徑管道安裝難度大?

?2、流體流態復雜性?：

·大口徑管道中流體流態更復雜，速度分布不均勻
·需要多聲道測量來準確計算平均流速，減少單點測量誤差
·流體中的氣泡、雜質對聲波傳播影響更大?

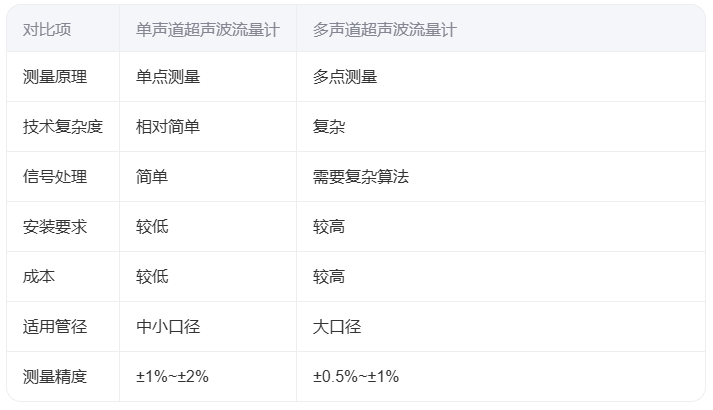

三、多聲道與單聲道超聲波流量計的技術難度對比



四、大口徑管段超聲波流量計的主要技術挑戰

?1、信號衰減問題?：
·大口徑管道中聲波傳播距離長，衰減更嚴重
·需要高靈敏度換能器和強信號處理能力
·管道內壁結垢或襯里會進一步加劇信號衰減?

?2、安裝與維護困難?：
·大口徑管道安裝空間受限，操作難度大
·維護時需要特殊設備和技術人員
·傳感器校準和調試更為復雜?

3、?環境干擾影響?：
·大口徑管道通常位于工業環境，電磁干擾更強
·管道振動對測量精度影響更大
·溫度變化對聲速的影響需要更精確的補償?

五、常見問題與解決方案

?1、信號不穩定?：
·原因：流體中有氣泡或固體顆粒
·解決方案：選擇合適安裝位置，使用信號增強技術?

?2、測量誤差大?：
·原因：直管段不足或安裝不當
·解決方案：確保足夠直管段，采用多聲道設計?

3、零點漂移?：
·原因：溫度變化或管道振動
·解決方案：定期校準，使用自動零點補償?

綜上所述，多聲道大口徑管段超聲波流量計在測量原理、聲路設計、信號處理、安裝維護等方面都面臨顯著的技術挑戰，需要綜合運用多種技術手段才能實現高精度測量。
