1 污水排放流量監測的重要性
國家為了限定排污企業污水排放量，不但對使用水進行用量檢測，對排污水也要實行監管監測，像化工，電子，紡織等生產企業產生的污水都必須計量排放。所以在工業生產對污水排放的評價以及總量控制考核中，不僅要測量污染物濃度值，還要通過流量計測量出污染物排放總量。因此企業污水排放總量計算的精準性，是關系到污染源總量排放監測體系中最基礎、最重要的工作。
2 流量測量技術及安裝原則
污水流量計按測量原理可分為堰槽流量計、電磁流量計、超聲流量計、容積流量計和差壓流量計等，按照測量渠道的類型又可以分為明渠流量計和管道流量計。
2.1 超聲波明渠流量計
超聲波明渠流量計的測量原理是在明渠中設置標準堰槽，超聲波流量計安裝在規定位置上測量液位，將液位值代入對應流量公式即可計算流量值。明渠堰槽流量計受水面波動、氣泡、測量范圍等液位干擾因素影響較大。
2.2 超聲波管道流量計
超聲波管道流量計是一種在密閉管道中進行流量測量的流量計，不受流體的密度、黏度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號和平均流速呈線性，測量精密度高。所以，超聲波管道流量計測量流速法在市場上應用較多。但在管道流量計的相關應用中，時常會發生計量不準確的投訴反饋。據統計，流量計儀表出現的故障案例中有1/3是產品本身質量缺陷或選型不當導致，其他都是現場安裝不規范導致。所以，超聲波管道流量計的安裝原則和安裝方案在現場安裝中起著關鍵作用。
超聲波管道流量計安裝最重要的是要保持管道處于滿管狀態。
因此，在安裝過程中應注意以下幾方面：
（1）流量計不應安裝在管道的高處。因為污水在管道中輸送時會有很多細小的氣泡，這些氣泡不會造成很大的測量誤差，但在輸送過程中，管道高處的氣泡會分離出來，引起讀數不穩定和測量誤差。因此，不宜將流量計安裝在管道高處。
（2）在下坡道或水平管道并緊接管道出口處安裝流量計時，應在流量計下方安裝控制閥門，并與流量計保持一定距離。
（3）最好將超聲波管道流量計安裝在管道的爬坡段或管路的較低位置，必須保證流量計在任何情況下都是滿管狀態。
3 超聲波管道流量計安裝方案的選擇
通常企業的出水方式有三種：重力流、壓力流、重力/壓力混合流。現針對不同的出水方式，對超聲波管道流量計的安裝做如下說明：
3.1 重力流出水方式下的管道安裝
多數企業采用重力流出水，污水溢流到標排池后外排。在這種出水方式中，溢流污水若不能淹沒整個接水管口，導致進流量計污水始終夾雜著空氣，在計量過程中會出現數據波動大、計量不準確的問題。圖1、圖2所示兩種方法都是徹底去除管內氣泡的方法。

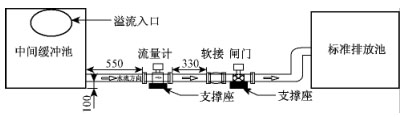

圖1 中間緩沖池法除氣泡

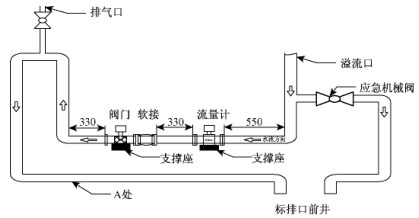

圖2 去虹吸法除氣泡
圖1中，溢流口出水后從中間緩沖池的高處流入，然后從池的低處流出經過流量計，經過向上的U型彎進入標準排放池。因為U型彎始終高于管路進口，水從U型彎流出必先填充滿管路，既保證了滿管，又提高了流量計的安裝精度。這種方法也較適合于重力/壓力混合流的出水方式。為了確保企業安全生產，需要在溢流口安裝一個總閥，并精確地設定緩沖池體積、管口高度、管路直徑等。另外，為了方便清洗流量計，建議在管路底部安裝排污閥門。
圖2中，溢流口出水后從高處往下，因為虹吸現象會將氣泡帶進流量計管路中，在U型彎的最高處安裝一個排氣口，溢流口和排氣口達到氣壓平衡，通過U型彎的擠壓在上升段中除去水中的氣泡，確保消減虹吸現象。此種方法較適合于重力流出水方式。為了確保企業安全生產，需要精確地計算出排水管徑的大小，安裝一個應急機械閥。
3.2 壓力流出水方式下的管道安裝
在污水排放監控系統設計中通常采用壓力流的出水方式，將池中處理好的污水泵送至管網。設置浮動開關，確保抽水泵取水口長期浸沒在水池中（隔絕空氣），保持取水管路滿管（特大型的真空泵除外）。在管網的尾部做一個向上的U型管路，高度視現場情況而定。為了防止污水在管網中倒流，需要在入管網前安裝單向閥。另外，為了方便清洗流量計，在管路底部保留排污閥門。在充分考慮管壓的情況下，這個方案全程管道流通，不存在其他安全隱患。圖3就是典型的壓力流出水方式下的管道安裝方案。

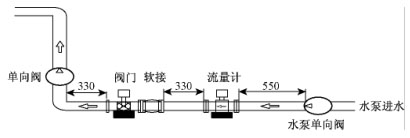

圖3 壓力流出水方式下的管道安裝
3.3 重力/壓力混合流出水方式下的管道安裝
有些企業管路錯綜復雜，有水泵抽進來的水，也有溢流進來的水，屬于重力/壓力混合流出水方式。通常選擇中間緩沖池的方案，先將水泵入緩沖池中，再流入標準排放池，采用重力流方案。
4 結語
綜上所述，在三種不同出水方式下，各有不同的管道安裝方案。在安裝時應充分考慮管道內水體的流動方向和充滿情況，將流量計安裝在管道低端或自下而上的垂直段；其次安裝時要盡量遠離閥門、彎頭、大小頭等擾流設備；最后應保證流量計接地良好和接線正確。總之，只有正確安裝和使用超聲波管道流量計，才能更好地發揮其作用，確保企業排水的安全性和準確性。
